비탈면 경보 시스템
도로 절개지, 급경사지, 도심의 축대·옹벽 등
지반 붕괴 위험이 있는 비탈면의 변위를 실시간 계측하여
위험 상황을 조기에 알려주는 재난예방 시스템입니다.
- 지중 매립형 계측 센서
- LoRa/LTE 무선 통신
- 실시간 경보 및 상황실 연동
비탈면 경보 시스템이란?
도로의 절개지, 도심 주택가등의 옹벽, 축대와 같이 일상생활과 밀접한 장소에서 발생하는,
특히 해빙기 또는 우기시에 더욱 발생 가능성이 높은 붕괴의 위험성을 감지하여, 인명피해 발생을 최소화토록 하는 재난방지시스템입니다.
주요 구성은 사면경사계측 무선센서단말기/노드 및 원격 무선게이트웨이 장치(RRG:Remote Radio Gateway : 제어기능 및 통신모뎀 내장형),
태양전지장치 등을 포함하여 구성되며 주관기관의 서버 시스템을 통해 통제, 관리할수 있는 시스템입니다.
-

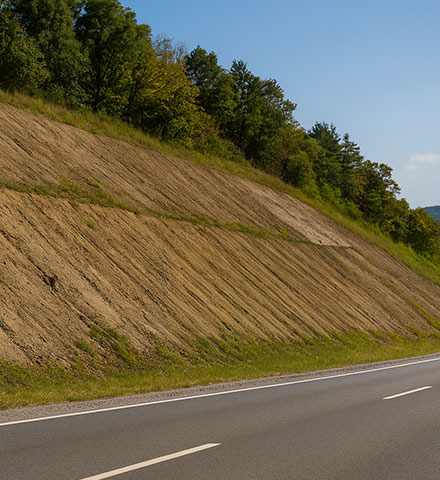

정상사면에 이상이 없을 경우
1시간 단위로 정상 표시 -

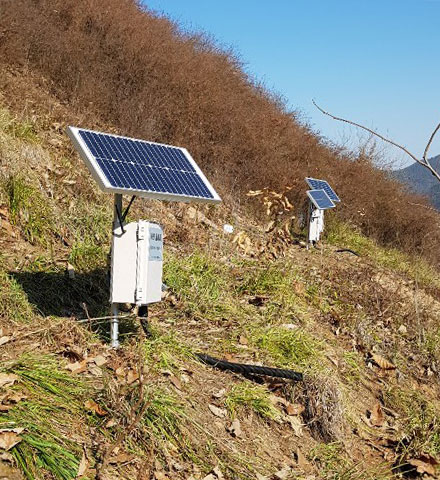

주의기준치 대비 충격·기울기 5~10° 사이 비탈면
주의 확인점검 필요 -

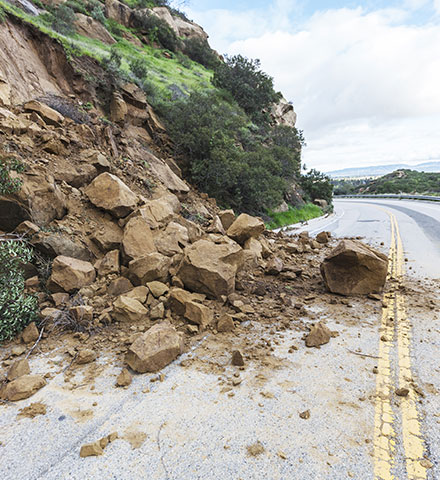

경보10° 이상 기울기
경보 발생
시스템 구성도
센서노드에서 계측된 데이터는
무선 통신장치(단말기/게이트웨이)를 통해
LTE·LoRa 방식으로 상황실 서버에 실시간 전송됩니다.
비탈면 경보 시스템의 설치 가능 환경과 구성 구조에 대한
더 자세한 정보는 카탈로그에서 확인하실 수 있습니다
적용 분야
-
도로변 급경사지
-
위험교량 / 건축물
-
도심내 축대 / 비탈면
-
저수지 제방
하드웨어 구성

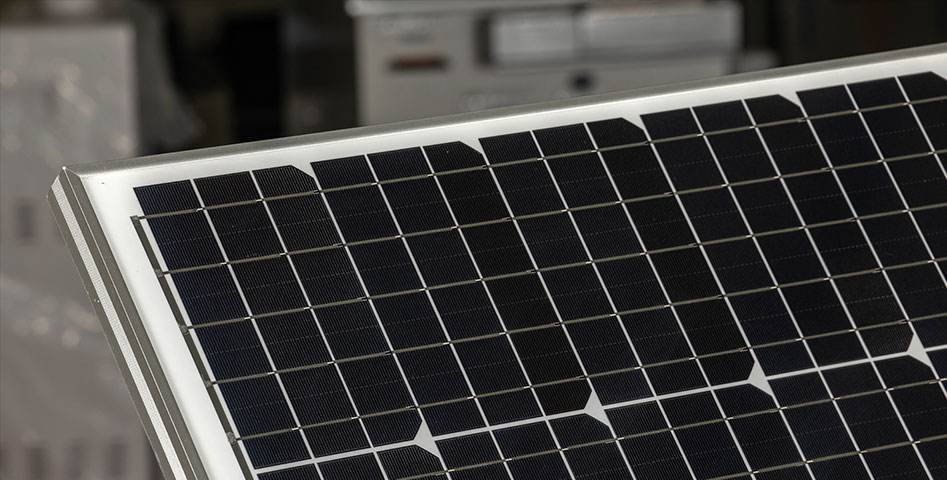

태양광 발전 시스템
- 비탈면 붕괴위험지역 대부분 상시전원 사용불가
- 최적화된 태양광발전시스템 개발
- 무일광시 30일 동안 정상동작 가능한 독립형 발전시스템 설계

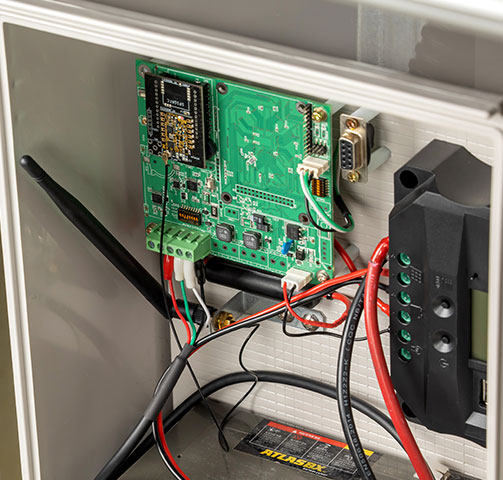

원격무선게이트웨이
- 센서단말기에서 수집된 Data를 서버로 전송
- 상향CDMA, WCDMA, LTE, LoRa망을 통해 전송
- 하향 LoRa 통신
센서단말기
- 표준 LoRa Chip 내장
- 계측Data 실시간 전송 / 상향 LoRa통신
- 게이트웨이와 이격거리 최대 1km

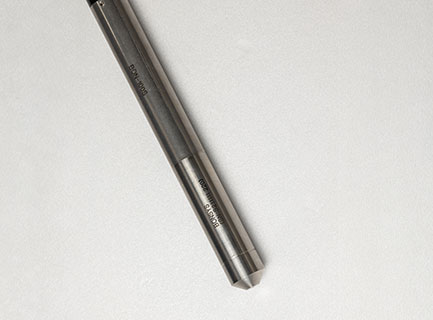

센서노드
- 센서노드 X,Y,Z 3축센서(기울기,가속도,충격량,이동평균값)
- IP68 적용 방수인증, 스마트기능, 지중매립형
규격
| 구분 | 세부사양 |
|---|---|
| 중계장치 (Gateway) | 상향 : LTE통신 or LoRa통신 (Gateway) |
| 하향 : LoRa 통신 | |
| DRAM Cortex A9, Cache:256KB L2 CPU | |
| Memory : 4 MB DDR3 | |
| LoRaWAN 1.0.2 또는 IEEE 802.15.4e MAC, RIT 지원 | |
| 방수 인증 IP65 | |
| 사면센서노드 Data 취합 / 분석 후 서버 송수신 | |
| 안테나 | |
| 센서단말기 | LoRa RF Modual |
| LoRaWAN 1.0.2 또는 IEEE 802.15.4e MAC, RIT 지원 | |
| AES128 암호화 지원 | |
| Frequency : 902~958MHz | |
| Data Rate : 0.3Kbps~50Kbps (GFSK) | |
| Max Current : 30~40mA (TX), 10mA (Listen), 2~4uA (Sleep) | |
| 안테나 | |
| 계측노드 | 3축가속도센서(X,Y,Z) : 각변위, 충격량, 이동평균값 측정 |
| 방수인증(IP68) 및 지표면 아래로 매립하여 설치 | |
| 스마트기능(정기적, 이상 시 데이터 전송) | |
| 태양광시스템 | 중계장치(50W 이상) |
| 센서단말기(50W 이상) | |
| 입력 : DC 안정화 전원 / 출력 : DC 공급전원 ±12.0V | |
| 충전전압 : DC 충전전압 ±0.5V / 과충전방지전압 : 입력전압 ±0.5V | |
| 무일광 시 30일 정상 가동 | |
| 서버시스템 | Data 수집 및 저장, Big Data 관리 |
| 수집된 Data 수치에 따라 관심, 주의, 경보 단계별 알림 기능 |
작업장 돌발상황 알림 시스템
고속도로·지방도로·철도 등에서 작업 중 발생할 수 있는
무단진입 차량을 실시간으로 감지하여 즉시 경보를 발령하고,
작업자의 대피시간을 확보해 현장 안전사고를 예방하는 시스템입니다.
- 위험 상황 실시간 감지
- 작업자·관리자 즉시 알림
- 현장 안전관리 시스템 연동
작업장 돌발상황 알림 시스템이란?
교통 차단 유지보수 공사시 등 각종 안전시설 설치강화에도 안전사고가 지속발생함에 따라 첨단기술을 활용하여
작업장 안전사고에 대응할 수 있는 위험정보 실시간 관리시스템을 구축하여 작업장에 차량 무단침범시 감지장치가 위험정보를 무선 전송, 경보 장치를 통해
알림으로써 작업자의 대피시간 확보하여 작업자의 안전을 도모하는 시스템입니다.
한국도로공사 이외에도 지방도로 건설사, 철도청, 철도공사기업 등 안전관리가 필요한 기관등으로 제안하여 좋은 호응을 받고 있습니다.
-
작업장에서 돌발 상황 발생 시
센서가 작동 -
신호수가 위험을 감지하여 버튼 동작 시
수신기에서 돌발 상황 경광등과 사이렌 알림 -
수신기 신호음 및 불빛을 통해
돌발상황 인식 및 작업자 대피

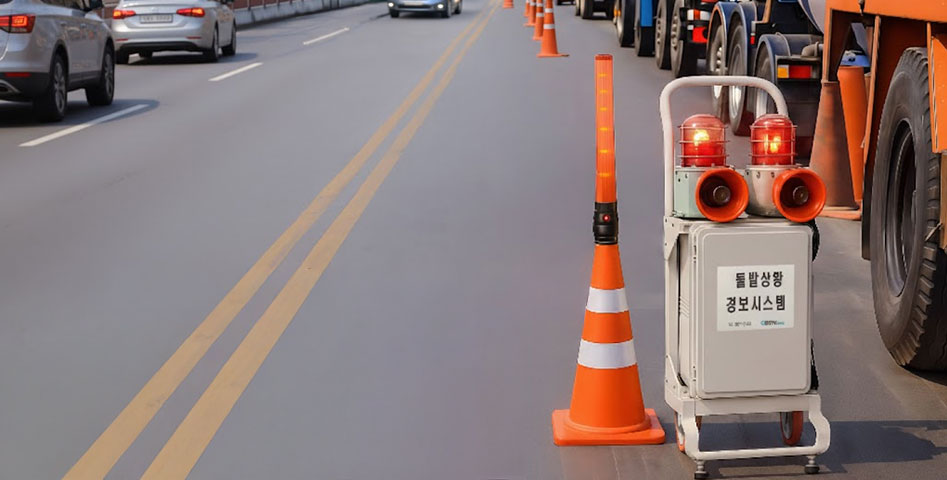

신호봉 센서
신호봉 센서는 도로공사 표준규격 라바콘에
탈부착이 가능하고 외력에 의해 분리되지 않음
- 충격시 포터블 센서에서 알람과
경광등이 작동 되는지 확인함 - 충격 후 0.5초 내에
작동됨을 확인함

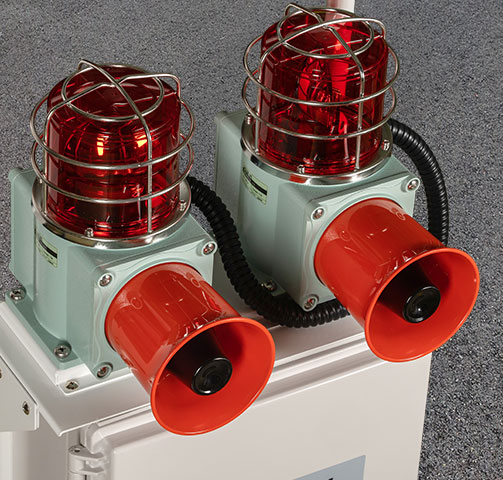

포터블 센서
포터블 센서는 이동이 가능하며 사이렌과 경광등이
규격을 준용하 작동됨을 확인함
- 전원 On/Off 기능이 작동됨
- 배터리 모니터링 화면에 충전여부가 모니터링 됨
- 신호봉 충격시 알람정보가 0.5초 내에 작동됨
- 알람정보는 작업자가 고속도로상에서 인지할 수 있을 정도이며, 특정 데시벨(db)과 경광등이 이상 결과값이 확보되어, 사전에 테스트를 기준으로 산정된 결과값을 준용한다.
- 포터블은 이동식으로 이동(바퀴 탑재)이 가능하다.
제품 구성
1 SET
신호봉 5개(신호봉 수량 변경 가능)
포터블 수신기 1개
규격
| 구분 | 작업장 돌발상황 알림 시스템 | |
|---|---|---|
| 신호봉 센서 (310S) |
통신방식 | LoRa / RF 방식 |
| 감지센서 | 충격 및 넘어짐 감지 센서 | |
| 배터리 | D Type 1.5V 건전지 등 범용 건전지 | |
| MCU(마이크로 컨트롤러) | Cortex M4 계열 32bit RISC Core | |
| 펌웨어 : 충격 및 넘어짐 감지 센서 데이터 값 분석 | ||
| 포터블 수신기 (310E) |
통신방식 | LoRa / RF 방식 |
| 포터블 경광등 | LED | |
| 포터블 경음기 | 120dB | |
| 포터블 인버터 | 300W 이상, 220V 순수 정현파 AC 출력 | |
| 보조배터리 | 12V / 60Ah 이상 차량용 배터리 | |
| 포터블 함체 | 54cm × 30cm × 8cm 내외, SUS 재질, 원격전원스위치, 방열팬 | |
| 수신거리 | 신호봉 센서로부터 500m 이내 | |
